Dlaczego miniaturowe wyłączniki automatyczne 2P 125 A są niezbędne do niezawodnej ochrony elektrycznej prądu stałego?

Abstrakcyjny:Ponieważ nowoczesne systemy fotowoltaiczne i komunikacyjne w coraz większym stopniu zależą od niezawodnej dystrybucji prądu stałego, skuteczna ochrona obwodów stała się niezbędna.Bezpiecznik galaktykizapewniaWyłączniki miniaturowe 2P 125Aprzeznaczone do zastosowań prądu stałego wymagających zabezpieczenia przed przeciążeniem, zabezpieczeniem przed zwarciem i bezpieczną izolacją obwodów. Oparte na platformie YRM9-125DC wyłączniki te obsługują wymagające systemy prądu stałego niskiego napięcia, oferując jednocześnie instalację na szynie DIN, zdolność wyłączania 10 kA i zgodność z normami IEC 60947-2 i GB/T 14048.2.

Spis treści

• Czym są wyłączniki nadprądowe 2P 125A?
• Jak działają wyłączniki nadprądowe 2P 125A?
• Jakie są kluczowe funkcje?
• Jakie są specyfikacje techniczne?
• Gdzie są powszechnie używane?
• Jak wybrać odpowiedni wyłącznik prądu stałego?
• Co należy wziąć pod uwagę podczas instalacji?
• Często zadawane pytania
• Wniosek

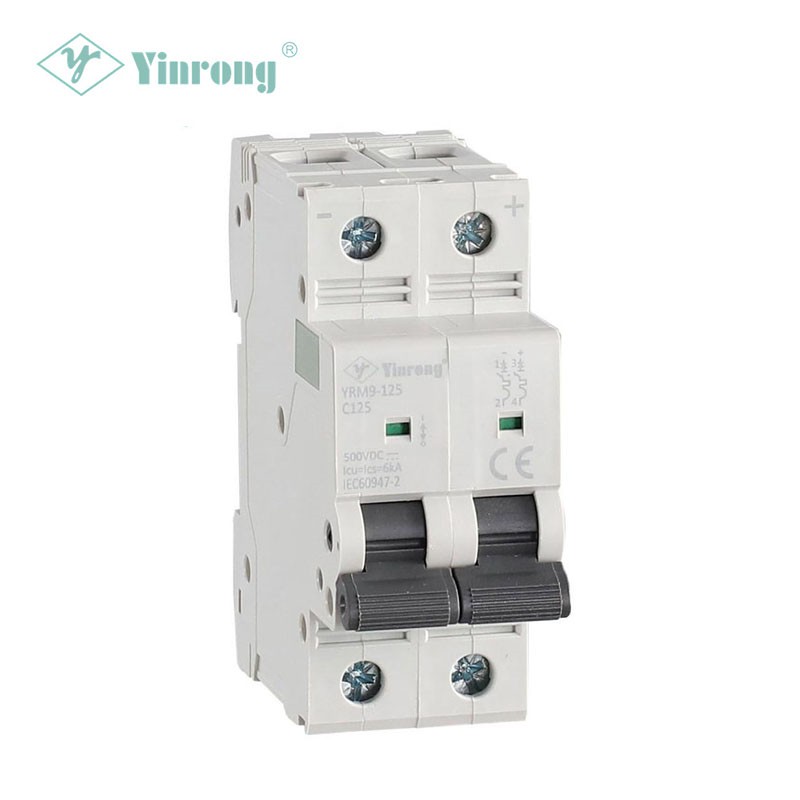

Czym są wyłączniki nadprądowe 2P 125A?

A Miniaturowy wyłącznik automatyczny 2P 125Ato urządzenie zabezpieczające DC zaprojektowane do przerywania nieprawidłowych warunków prądowych i zapewniania izolacji obwodu, gdy jest to wymagane. Oznaczenie „2P” odnosi się do konfiguracji dwubiegunowej, natomiast 125A wskazuje znamionowy prąd znamionowy konkretnego modelu.

W przeciwieństwie do konwencjonalnego bezpiecznika, który zwykle wymaga wymiany po zakończeniu pracy, wyłącznik automatyczny można zresetować po odpowiednim zbadaniu usterki. Dzięki temu jest szczególnie przydatny w układach elektrycznych, w których ważna jest łatwość serwisowania, efektywność konserwacji i szybka renowacja.

Zgodnie z informacjami o produkcie dostarczonymi przez Galaxy Fuse, seria YRM9-125DC jest przeznaczona do systemów prądu stałego, w szczególnościinfrastrukturę komunikacyjną i systemy fotowoltaiczne. Rodzina produktów obsługuje konfiguracje 1P, 2P, 3P i 4P, z prądami znamionowymi od 80A do 125A i konfiguracjami napięcia stałego od 250VDC do 1000VDC w zależności od liczby biegunów.

Dla nabywców porównujących opcje zabezpieczeń zrozumienie różnicy między wyłącznikiem prądu przemiennego ogólnego przeznaczenia a wyłącznikiem prądu stałego specjalnie zaprojektowanym ma kluczowe znaczenie, ponieważ przerwanie spowodowane zwarciem prądu stałego wiąże się z różnymi wyzwaniami elektrycznymi. Wybór wyłącznika specjalnie przystosowanego do napięcia prądu stałego w systemie i warunków zwarciowych pomaga poprawić ogólną niezawodność ochrony.

Jak działają wyłączniki nadprądowe 2P 125A?

Podstawowym celem miniaturowego wyłącznika automatycznego jest odłączenie obwodu, gdy prąd przekracza dopuszczalne warunki pracy. W instalacji prądu stałego wyłącznik musi być odpowiednio zaprojektowany i przystosowany do napięcia systemu i spodziewanego prądu zwarciowego.

Zasadę ochrony można rozpatrywać poprzez trzy ważne funkcje:

• Zabezpieczenie przed przeciążeniem:Wyłącznik reaguje, gdy prąd utrzymuje się powyżej dopuszczalnego poziomu roboczego przez wystarczający okres.
• Zabezpieczenie zwarciowe:Szybko przerywa znacznie wyższe prądy zwarciowe, aby zmniejszyć ryzyko uszkodzenia sprzętu.
• Izolacja:Obwód można odłączyć podczas kontroli, serwisowania lub konserwacji.

Informacje techniczne YRM9-125DC określają testowanie czasowo-prądowe przy 1,05 In, 1,3 In, 8 In i 12 In. W podanych warunkach testowych wyższe poziomy prądu zwarciowego są związane z szybkim wyzwalaniem, co wspiera funkcję zabezpieczenia zwarciowego wyłącznika.

Jakie są najważniejsze cechy wyłączników nadprądowych 2P 125A?

Wybierając miniaturowy wyłącznik prądu stałego do zastosowań przemysłowych lub związanych z energią odnawialną, należy ocenić parametry elektryczne wraz z wygodą instalacji i długoterminową użytecznością.

1. Ochrona dwubiegunowa

Konfiguracja 2P zapewnia praktyczne rozwiązanie dla obwodów dystrybucji prądu stałego, w których dwa bieguny muszą być przełączone lub odizolowane razem. Może to uprościć ustalenia dotyczące ochrony systemu i konserwacji.

2. Wysoki prąd znamionowy

Wartość znamionowa 125 A sprawia, że ​​ta klasa wyłączników nadaje się do zastosowań w dystrybucji prądu stałego o wyższym natężeniu, gdzie mniejsze wartości znamionowe MCB nie zapewniłyby wystarczającej wydajności. Rodzina YRM9-125DC obejmuje opcje na prąd znamionowy 80A–125A.

3. Możliwość napięcia stałego

Możliwość zasilania napięciem stałym jest kluczowym czynnikiem branym pod uwagę przy zakupie sprzętu zabezpieczającego obwody. Specyfikacje produktu określają konfiguracje od 250 VDC do 1000 VDC zgodnie z rozmieszczeniem biegunów, dzięki czemu rodzina ma zastosowanie w szeregu architektur prądu stałego.

4. Zdolność wyłączania 10 kA

Informacje o produkcie YRM9-125DC stwierdzają: aZdolność wyłączania 10 kA. Ta cecha jest ważna przy ocenie, czy urządzenie zabezpieczające może bezpiecznie przerwać potencjalny prąd zwarciowy w zamierzonym miejscu instalacji.

5. Instalacja na szynie DIN

Montaż na szynie DIN umożliwia wygodną instalację w rozdzielnicach elektrycznych i szafach sterowniczych. Może także ułatwić wymianę i konserwację integratorom systemów i wykonawcom instalacji elektrycznych.

6. Zgodność z międzynarodowymi standardami

Dokumentacja produktu stwierdza zgodność zIEC 60947-2IGB/T 14048.2. Kupujący powinni zawsze przed zakupem sprawdzić odpowiednią certyfikację i dokumentację testową dla konkretnego modelu i docelowego rynku.

Jakie są specyfikacje techniczne?

Specyfikacje techniczne powinny stanowić punkt wyjścia przy ustalaniu, czy miniaturowy wyłącznik nadprądowy 2P 125A jest odpowiedni dla konkretnej instalacji prądu stałego.

Powyższe specyfikacje opierają się na opublikowanych przez producenta informacjach o produkcie. Ponieważ parametry napięcia i prądu mogą zależeć od dokładnej konfiguracji biegunów i warunków instalacji, zespoły inżynierów powinny przed złożeniem zamówienia potwierdzić ostateczny wybór w oparciu o najnowszą dokumentację techniczną.

Gdzie są powszechnie używane?

Połączenie zabezpieczenia DC, dużej obciążalności prądowej i kompaktowej instalacji na szynie DIN sprawia, że ​​ten typ wyłącznika nadaje się do wielu zastosowań elektrycznych.

Systemy fotowoltaiczne

Instalacje fotowoltaiczne zawierają wiele obwodów prądu stałego pomiędzy modułami fotowoltaicznymi, urządzeniami łączącymi, sterownikami, akumulatorami i falownikami. Odpowiednio dobrane wyłączniki prądu stałego mogą zapewnić ochronę i izolację w odpowiednich punktach architektury dystrybucyjnej.

Systemy komunikacyjne

Infrastruktura telekomunikacyjna i komunikacyjna często opiera się na dystrybucji prądu stałego. Niezawodna ochrona obwodów pomaga oddzielić wadliwe gałęzie i wspiera konserwację bez niepotrzebnego wyłączania nienaruszonych obwodów.

Panele dystrybucji prądu stałego

Przemysłowe systemy sterowania i szafy rozdzielcze prądu stałego mogą wykorzystywać miniaturowe wyłączniki automatyczne o odpowiednich parametrach, aby chronić poszczególne obwody odpływowe, zachowując jednocześnie ustrukturyzowaną strategię ochrony.

Magazynowanie energii i powiązany sprzęt prądu stałego

Tam, gdzie system zasilania prądem stałym wymaga zabezpieczenia gałęzi o wyższym prądzie, wyłącznik automatyczny o odpowiednich parametrach może stanowić część ogólnej architektury zabezpieczającej. Jednakże zastosowania akumulatorów do magazynowania energii wymagają dokładnej oceny prądu zwarciowego, napięcia, możliwości przerwania, koordynacji i obowiązujących standardów.

Jak wybrać odpowiedni wyłącznik prądu stałego?

Wybór miniaturowego wyłącznika automatycznego 2P 125A nigdy nie powinien opierać się wyłącznie na natężeniu prądu. Niezawodny proces selekcji uwzględnia całe środowisko elektryczne.

1. Potwierdź napięcie systemowe.Napięcie znamionowe prądu stałego wyłącznika musi spełniać lub przekraczać rzeczywiste wymagania systemu.
2. Oblicz prąd projektowy.Wybierz prąd znamionowy odpowiedni do obciążenia ciągłego i mających zastosowanie wymagań dotyczących projektu elektrycznego.
3. Określ spodziewany prąd zwarciowy.Zdolność wyłączania musi być dostosowana do poziomu zwarcia w miejscu instalacji.
4. Sprawdź konfigurację biegunów.Sprawdź, czy architektura systemu wymaga ochrony 1P, 2P, 3P czy 4P.
5. Sprawdź kompatybilność przewodnika.Rozmiar kabla, zaciski, sposób podłączenia i warunki instalacji powinny być zgodne z wybranym wyłącznikiem.
6. Przejrzyj standardy i certyfikaty.Upewnij się, że dokumentacja produktu jest zgodna z przepisami i wymaganiami klientów obowiązującymi na rynku docelowym.
7. Rozważ instalację i konserwację.Montaż na szynie DIN i przejrzysta identyfikacja mogą poprawić organizację panelu i wydajność usług.

Dla zespołów zakupowych poszukującychProducent lub dostawca z ChinDokumentację techniczną należy oceniać uwzględniając możliwości produkcyjne, procesy kontroli jakości, certyfikację, możliwości dostaw i wsparcie posprzedażne.

Co należy wziąć pod uwagę podczas instalacji?

Prawidłowa instalacja jest tak samo ważna, jak wybór odpowiedniego wyłącznika. Wysokiej jakości urządzenie zabezpieczające obwód nie jest w stanie zrekompensować nieprawidłowego okablowania, niewystarczającego rozmiaru przewodu lub nieodpowiedniej konstrukcji systemu.

• Postępuj zgodnie ze schematem połączeń producenta i instrukcjami instalacji.
• Przed włączeniem obwodu sprawdzić polaryzację prądu stałego i identyfikację zacisków.
• Należy używać przewodów i zacisków odpowiednich do prądu znamionowego i środowiska instalacji.
• Sprawdź moment dokręcania zgodnie z obowiązującą dokumentacją techniczną.
• Sprawdź napięcie wyłącznika i zdolność wyłączania w stosunku do rzeczywistych warunków systemu.
• Okresowo sprawdzaj połączenia pod kątem oznak przegrzania, poluzowania lub uszkodzeń mechanicznych.
• Instalację, testowanie, rozwiązywanie problemów i konserwację powinien przeprowadzać wyłącznie wykwalifikowany personel elektryczny.

Opublikowane informacje dotyczące YRM9-125DC określają również maksymalny przekrój przewodów wynoszący 25 mm² i montaż na szynie DIN, co daje projektantom paneli przydatne informacje przy planowaniu układu obudów.

Często zadawane pytania

Co oznacza 2P w miniaturowym wyłączniku automatycznym 125A?

„2P” oznacza, że ​​wyłącznik ma dwa bieguny. W systemie ochrony prądu stałego dokładny układ przełączania i izolacji powinien zostać określony zgodnie z architekturą elektryczną i obowiązującymi przepisami.

Czy MCB 2P 125A nadaje się do systemów fotowoltaicznych?

Można go stosować w odpowiednich zastosowaniach fotowoltaicznych prądu stałego, jeśli jego napięcie znamionowe, prąd znamionowy, zdolność wyłączania, konfiguracja biegunów i wymagania instalacyjne odpowiadają projektowi systemu. YRM9-125DC jest specjalnie przeznaczony do zastosowań fotowoltaicznych i komunikacyjnych.

Jaka jest zdolność wyłączania YRM9-125DC?

Opublikowane informacje o produkcie określają:Zdolność wyłączania 10 kA. Rzeczywistą przydatność należy jeszcze ocenić w oparciu o spodziewany prąd zwarciowy w miejscu instalacji.

Jakie standardy spełnia produkt?

Producent identyfikujeIEC 60947-2IGB/T 14048.2jako obowiązujące normy dla produktu. Kupujący powinni zażądać aktualnej dokumentacji dotyczącej zgodności i certyfikacji w zakresie swoich konkretnych wymagań zakupowych.

Jaka jest żywotność mechaniczna?

Opublikowane specyfikacje podają trwałość mechaniczną wynoszącą20 000 cykli. Rzeczywista żywotność może zależeć od warunków pracy, częstotliwości przełączania, warunków środowiskowych i wymagań aplikacji.

Wniosek

Niezawodna ochrona obwodu prądu stałego wymaga czegoś więcej niż tylko wyboru wyłącznika o odpowiednim prądzie znamionowym. OdpowiedniMiniaturowy wyłącznik automatyczny 2P 125Apowinien łączyć w sobie odpowiednią zdolność do napięcia stałego, zdolność wyłączania, konfigurację biegunów, zgodność instalacji i uznane standardy. Platforma YRM9-125DC firmy Galaxy Fuse jest przeznaczona do zastosowań obejmujących systemy fotowoltaiczne i komunikacyjne, z opublikowanymi specyfikacjami obejmującymi prąd znamionowy 80–125 A, zdolność wyłączania do 10 kA, montaż na szynie DIN i zgodność z normami IEC 60947-2 i GB/T 14048.2.

Jeśli pozyskujesz niezawodne zabezpieczenie obwodu prądu stałego do projektu fotowoltaicznego, systemu komunikacyjnego, panelu dystrybucyjnego lub innego zastosowania przemysłowego,skontaktuj się z namiaby omówić napięcie, prąd, konfigurację biegunów, wymagania instalacyjne i specyfikacje projektu. Galaxy Fuse może dostarczyć informacje o produkcie i wsparcie techniczne, które pomogą Ci wybrać odpowiednie rozwiązanie do ochrony obwodów.
